Jedná se o klasické použití DIY. Zapojení není složité, ale nevyplatí se ho vhledem k ceně hotového modulu zhotovovat v amatérských podmínkách.

Trpí také klasickými neduhy. Není řešeno finální zpracování (krabička), výstupy ani ovládání a indikace zapnutí.

Popis zapojení

Základem je přesný zdroj referenčního napětí 10 V a rezistory s tolerancí 0,01 %, které zajistí výstupní proud 1 mA i testování ohmmetru na rozsazích
100 Ω, 1 kΩ, 10 kΩ a 100 kΩ.

Schéma zapojení

Úpravy

• Namísto dodaného adaptéru pro napájení dvěma destičkovými bateriemi 9 V jsem použil síťový adaptér 12 V.
• LED diodu v provedení SMD jsem nahradil klasickou, vyvedenou na panel.
• Výstupy jsem vyvedl na zdířky. Multimetr lze snadno a stabilně připojit pomocí měřících kabelů.
• Vypínač zůstává v poloze „ZAPNUTO" a nepoužívá se.

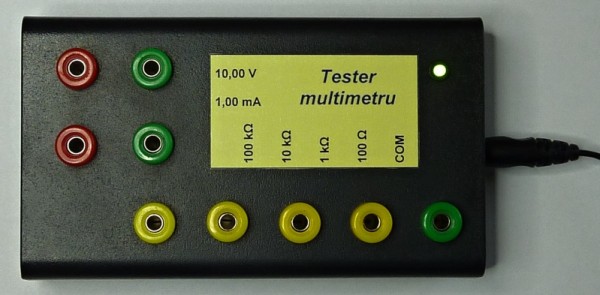

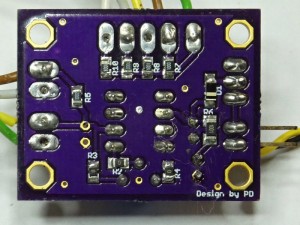

Vzhled
