Ve svojí předchozí konstrukcí jsem použil klasické UV LED diody. Klesající ceny LED pásků mě zlákaly ke konstrukci nové osvitky.
Zjednodušila se mechanická konstrukce i elektronika. LED pásek poskytuje vyšší světelný tok. Tím se zkrátila doba osvitu na cca 20 sekund. Konkrétní čas je třeba vyzkoušet. Závisí také na typu a síle použitých krycích skel. Já jsem použil 2 skla oříznutá ze starého LCD monitoru mezi které jsem vložil pauzák pro rozptýlení světla.

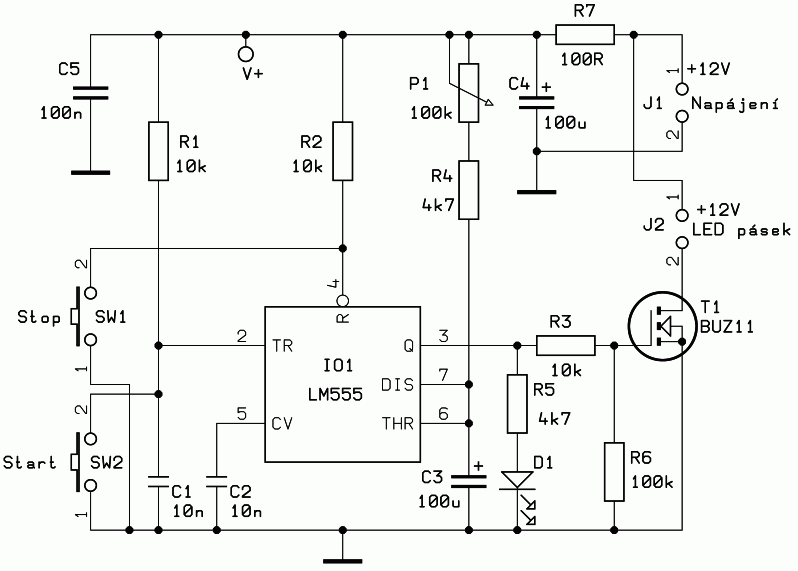

Schéma zapojení
Zapojení je jednoduché. K napájení je použit spínaný zásuvkový adaptér 12V/2A. Stejnosměrné napětí 12 V je přes filtrační člen složený z R7 a C4 přivedeno k integrovanému obvodu LM555, který slouží jako časovač. Na jeho výstup je připojena indikační červená LED dioda a unipolární tranzistor BUZ11, který spíná napájecí napětí pro LED pásek. Časovač je ovládán tlačítky SW1 a SW2.

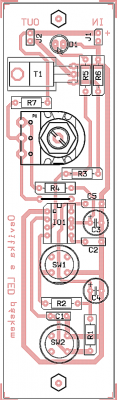

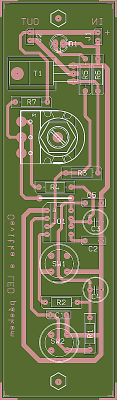

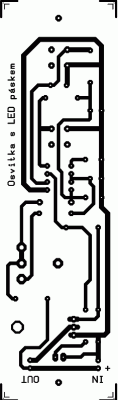

Deska plošného spoje a její umístění v osvitce
Rozpiska součástek
| položka | označení | název | typ | hodnota | kusů |
| 1 | R1 až R3 | REZISTOR | MRR 10K | 10 kΩ | 3 |
| 2 | R4, R5 | REZISTOR | MRR 4K7 | 4,7 kΩ | 2 |
| 3 | R6 | REZISTOR | MRR 100K | 100 kΩ | 1 |
| 4 | R7 | REZISTOR | MRR 100R | 100 Ω | 1 |
| 5 | P1 | POTENCIOMETR | PC1621NBK100 | 100 kΩ | 1 |
| 6 | C1, C2 | KONDENZÁTOR | CK 10n/100V | 10 nF | 2 |
| 7 | C3, C4 | EL. KONDENZÁTOR | CE 100u/16VT | 100 μF | 2 |
| 8 | C5 | KONDENZÁTOR | CK 100n/63V | 100 nF | 1 |
| 9 | D1 | LED DIODA | L-5MM 2MA/R | 1 | |
| 10 | T1 | TRANZISTOR | BUZ11 | 1 | |
| 11 | IO1 | INTEGR. OBVOD | LM555 | 1 | |
| 12 | SW1 | TLAČÍTKOVÝ SPÍNAČ | P-DT6RT | 1 | |
| 13 | SW2 | TLAČÍTKOVÝ SPÍNAČ | P-DT6GN | 1 | |
| 14 | J1, J2 | KONEKTOR | PSH02-02PG | 2 | |
| 15 | POUZDRO NA LED | LDC500 | 1 | ||
| 16 | PŘÍSTROJOVÝ KNOFLÍK | P-S8878 | 1 | ||
| 17 | DISTANČNÍ SLOUPEK | KDR10 | 1 |
Mechanické provedení
Celkové rozměry osvitky bez horního krytu jsou 270 x 150 x 40 mm. Konstrukce je z plechu. Používám rozstříhané bedny ze starých vyřazených počítačů.
LED pásek jsem nalepil na vložený plech ve tvaru „U", který by však bylo možné vypustit a LED pásek přilepit přímo na základní desku.

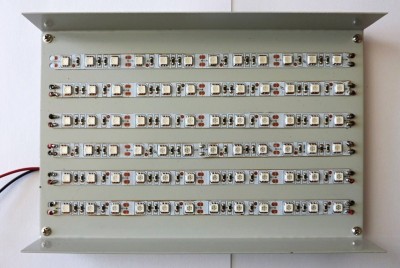

Obrázek 1 – vložený plech s nalepeným LED páskem
LED pásek celkové délky 1200 mm se nejprve rozstříhá na 200 mm části a ty se nalepí tak, aby byly navzájem o 180º otočeny. Tím se zjednoduší jejich propojování. Vzdálenost pásků 20 mm je stejná jako rozteč LED diod.

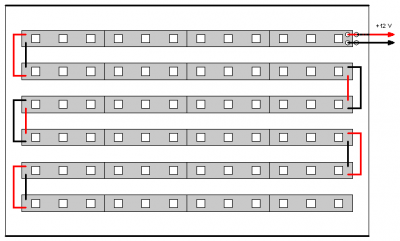

Obrázek 2 – zapojení LED pásku

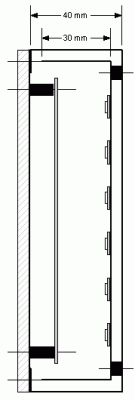

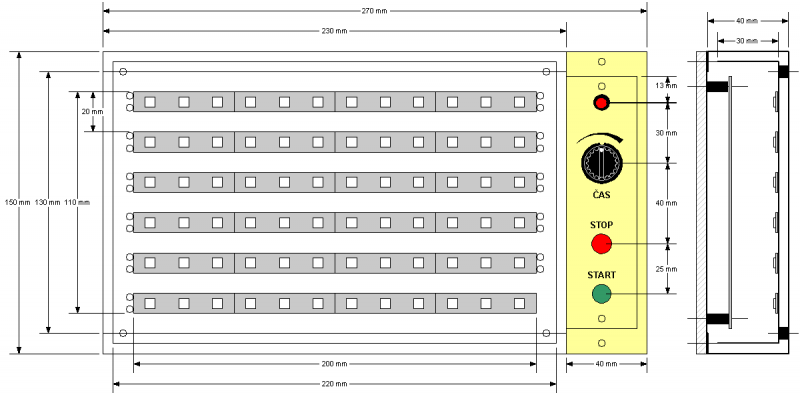

Obrázek 3 – mechanická konstrukce s rozměry

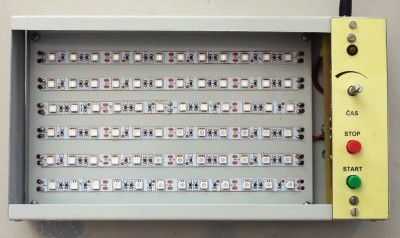

Obrázek 4 – sestavená osvitka bez krycího skla a horního krytu

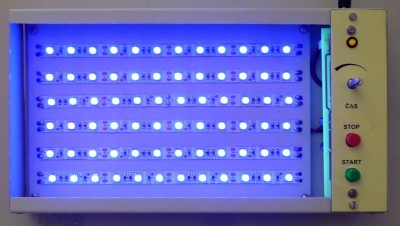

Obrázek 5 – takhle to vypadá, po rozsvícení
Kryt je zhotoven stejně jako u původní osviky, tedy na pantech s měkkým podkladem a zavírací přezkou.
