K měření napětí nebo proudu lze využít levných digitálních měřidel.

Vyrábí se jako voltmetry, ampérmetry, wattmetry, nebo kombinovaná měřidla v různých velikostech s LCD nebo LED displeji.

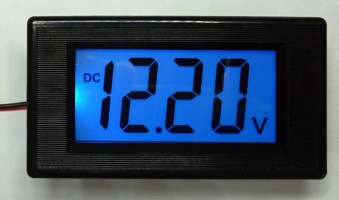

Podsvícený LCD displej

Výhodou je nízký příkon a poměrně velký a dobře čitelný displej.
V nabídce naleznete stejnosměrné (DC) i střídavé (AC) voltmetry s rozsahy 1 až 1000 V a ampérmetry s rozsahy 1 až 100 A.

Příklad voltmetru do 20 V

Parametry:

• rozměry 79 x 43x 21 mm
• rozsah měřeného napětí 7,2 až 19,99 V
• rozlišení 0,01 V
• napájecí napětí 7,2 až 20 V DC
• napájecí proud 8 mA

Zapojení

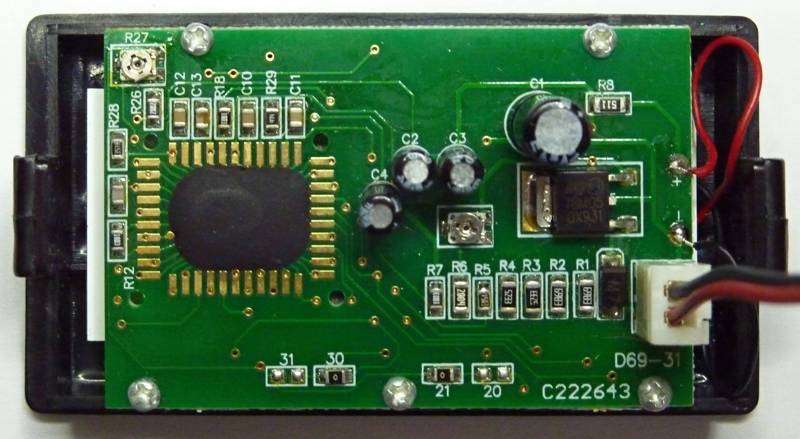

Voltmetr má stabilizátor napájecího napětí 5 V a dva vývody, černý GND a červený + napájecí i měřené napětí. Modul obsahuje dva trimry. Jeden slouží k nastavení nuly (vynulování) a druhý ke kalibraci.

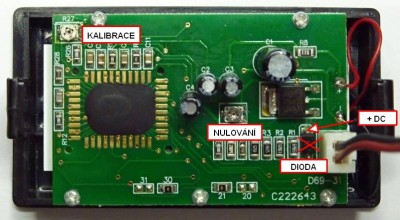

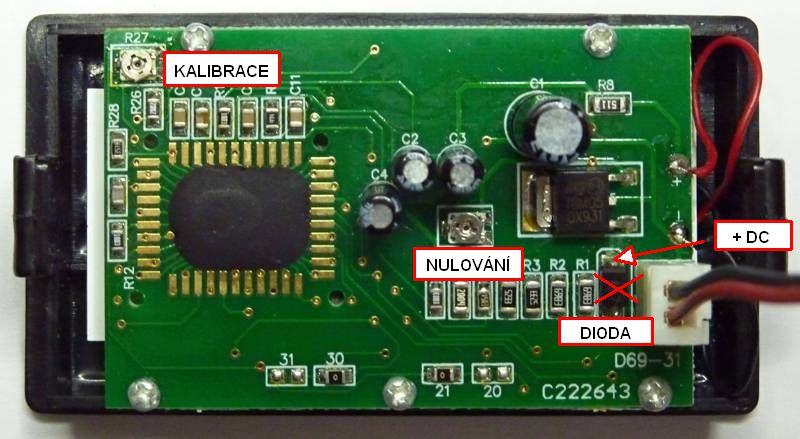

Potřebujete-li měřit nižší napětí než 7,2 V, musíte odstranit oddělovací diodu a na vstup stabilizátoru připojit třetí přívod pro napájení (viz obrázek).

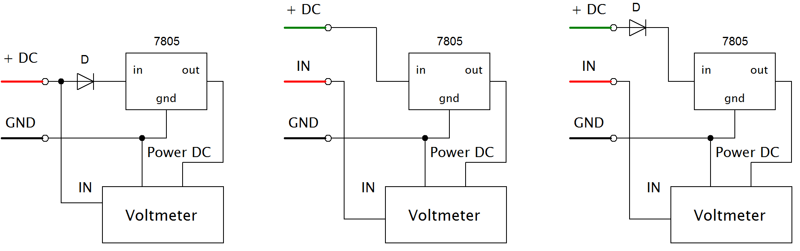

Vlevo je původní zapojení. Uprostřed upravené, bez oddělovací diody s přidaným třetím přívodem (vstup voltmetru). Na obrázku vpravo je doplněna dioda, která slouží jako ochrana proti přepólování. Upravený modul umožňuje měřit napětí v rozsahu – 19,99 až + 19,99 V. Napájecí napětí 7 až 20 V je přivedeno na přidaný přívod + DC a společný GND.

LED displej

Vyrábí se moduly s různou velikostí i barvou LED displeje. Na boku bývá štítek se základními údaji, například:

• DC 4 – 30 V rozsah napájecího napětí
• DC 0 – 100 V rozsah měřeného napětí (voltmetr)
• DC 5 A maximální měřený proud (ampérmetr)

Výhodnější je použití modulů, které mají samostatně vyvedené napájecí napětí. Spotřeba se u dále popisovaných modulů pohybovala mezi 5 až 15 mA při napájecím napětí 12 V.

Příklad voltmetru do 100 V

Ze štítku zjistíte, že se jedná o voltmetr se zeleným displejem s rozsahem měření 0 – 99,9 V a napájecím napětím 4 – 30 V.

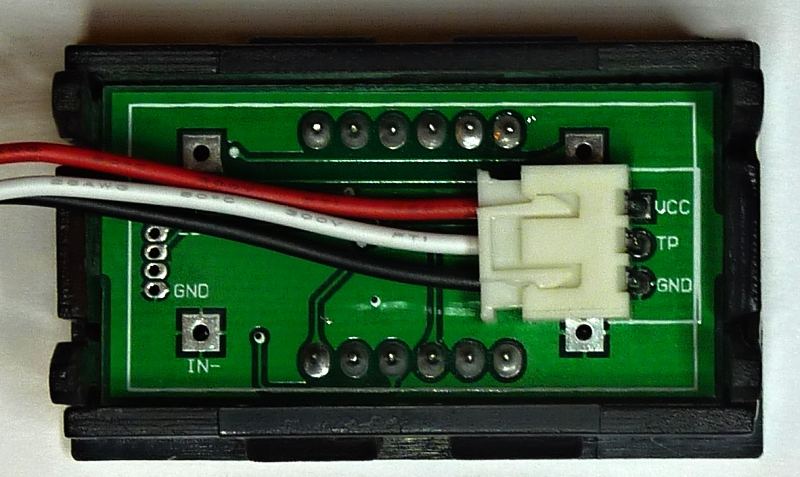

Připojuje se třemi vývody GND (černý) je společný nulový potenciál, UCC (červený) je napájecí napětí a TP (bílý) je vstup voltmetru.

Příklad ampérmetru do 10A

Ze štítku zjistíte, že se jedná o ampérmetr s červeným displejem s rozsahem měření 0 – 9,99 A a napájecím napětím 4 – 30 V.

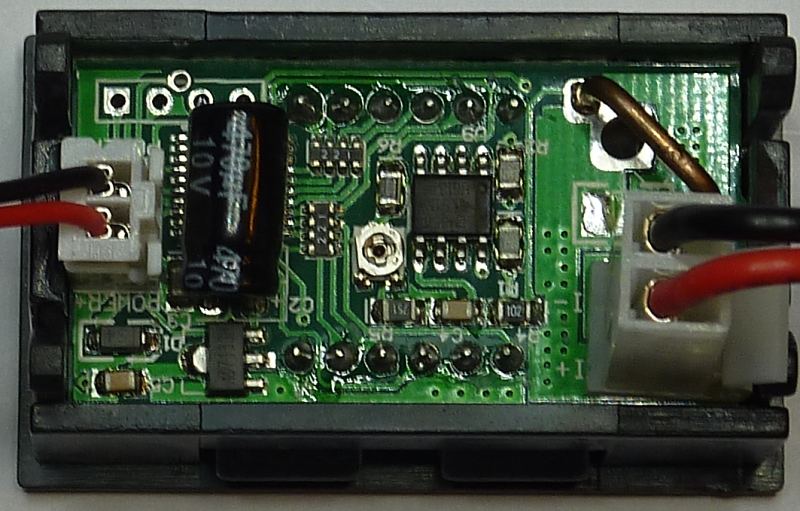

Připojí se čtyřmi vývody GND (2 x černý) je společný nulový potenciál, červený, slabší je napájecí napětí a červený, silnější je vstup ampérmetru.
Vodiče s větším průřezem (silnější) se tedy zapojí do série se zátěží. Trimr slouží ke kalibraci.

Příklad kombinovaného měřidla V/A s přepínáním měřené hodnoty

Tlačítkem je možné volit některý ze třech režimů:

• Měření napětí
• Měření proudu
• Periodické přepínání mezi měřením napětí a proudu

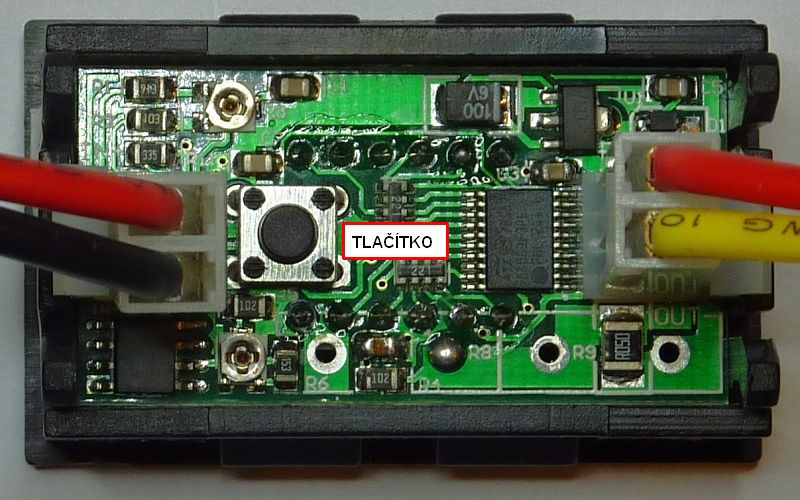

Měření napětí (4 – 30 V) je signalizováno zobrazením znaku U, měření proudu (0 – 2 A) znaku A vpravo (viz obrázky).
Mezi vývody černý -IN a červený +IN se připojí napájecí i měřené napětí. Druhá dvojice vývodů označená jako +OUT (červený) a -OUT (žlutý) slouží k měření proudu. Černý a žlutý vývod jsou propojeny. Modul obsahuje dva trimry pro kalibraci.
Protože napájení i vstup voltmetru jsou vyvedeny společným vodičem, není možné měřit nižší napětí než 4 V. Také umístění tlačítka na zadní straně není praktické.

Příklad kombinovaného měřidla V/A se současným zobrazením měřených hodnot

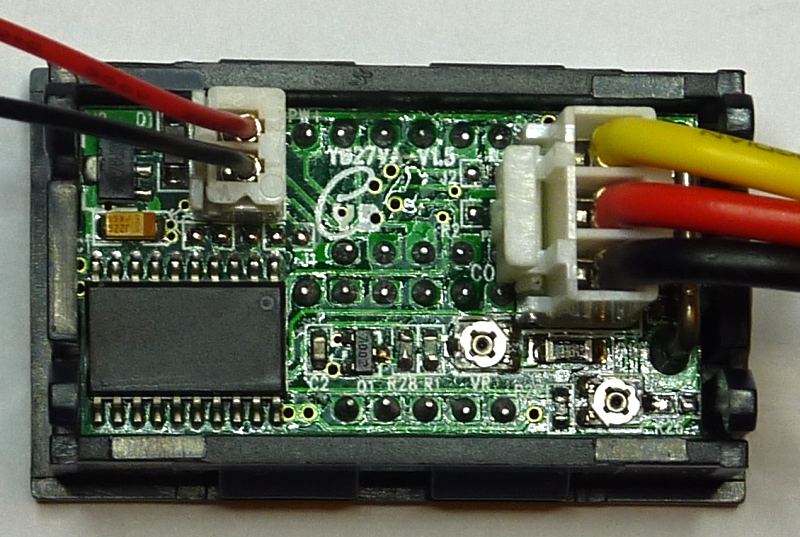

Obsahuje dva menší displeje umístěné pod sebou. Horní měří stejnosměrné napětí v rozsahu 0 – 100 V a dolní proud do 5 A. K napájení slouží dvojice vývodů černý GND a červený +3,5 až 30 V.
Měřené napětí se přivádí mezi černý GND a červený vývod. Žlutý z této trojice slouží pro měření proudu.
Modul obsahuje dva trimry pro kalibraci.

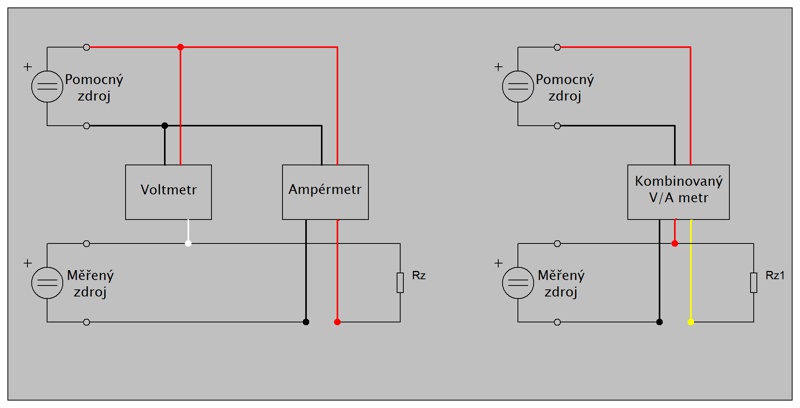

Připojení digitálních modulů pro měření napětí a proudu

Moduly by měly být napájeny z pomocného zdroje s napětím 5 až 30 V / 40 mA.
