Na rozdíl od multimetru dokáže identifikovat připojenou součástku.
Tester obsahuje 3 vstupní svorky, na které je možné připojit jednu tří vývodovou součástku (např. tranzistor), nebo 2 dvou vývodové. Identifikaci připojené součástky i měření parametrů zajišťuje mikroprocesor. Možnosti měření závisí na použitém programu. Zpravidla umožňuje měřit rezistory (odpor), kondenzátory (kapacitu + ESR), cívky (indukčnost), diody (saturační napětí a kapacitu), diaky a triaky a bipolární i unipolární tranzistory (zesílení). Konkrétní parametry závisí na použitém typu, kterých je k dispozici celá řada a jejich možnosti je vylepšují. Nové typy mají grafický displej, který je schopen zobrazit schématickou značku měřené součástky.
Příklad

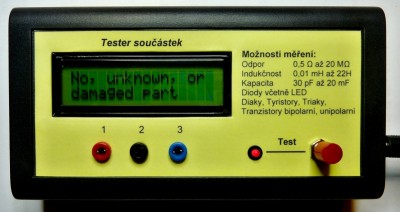

Tester na displeji 2 x 16 znaků zobrazuje naměřené hodnoty. Je složen z desky displeje, která je pomocí dvojice šestipinových konektorů spojena se základní deskou. Na té jsou dutinky pro připojení měřených součástek, indikační LED dioda a tlačítko pro spouštění měření. Na napájení je vyveden konektor pro připojení 9 V baterie. Jak už bývá u těchto konstrukcí běžné, vše tvoří kompaktní celek, který však nelze jednoduchým způsobem zabudovat do nějaké krabičky. Pokud tedy nechce tester nechat ležet na stole s rizikem, že se poškodí mechanicky nebo zkratováním s kolem se povalujícím nářadím a součástkami, musíte vše zabudovat do nějakého obalu. Já jsem použil plastovou krabičku typu KP33.
Dále bylo potřebné přidat tlačítko, indikační LED diodu a zdířky pro připojení měřených součástek. Vývody od těchto součástek jsem připojil pomocí tenkých lanek na zadní stranu základní desky testeru. Protože má tester při měření poměrně velký odběr a destičková baterie se rychle vybíjí, použil jsem k napájení síťový adaptér s napětím 12 V (tester má zabudován stabilizátor 5V).
Parametry
| Napájecí napětí | 9V z destičkové baterie |
| Klidový odběr | 0,02 μA (vypnutý, baterie připojená) |
| Odběr při testování (doba 2-5sec) | 37 mA |
| Měření odporu (rezistory) | 0,5 Ω až 20 M Ω |
| Měření kapacity (kondenzátory) | 30 pF až 20000 μF |
| Indukčnost (cívky a tlumivky) | 0,01mH až 22 H |
| Diody včetně LED | zapojení vývodů, napětí, kapacit |
| Dvojité (duální) diody | zapojení vývodů, napětí |
| Diaky, tyristory, triaky | název součástky, zapojení vývodů |
| Bipolární tranzistory | typ (NPN, PNP), zapojení vývodů (B,C,E), zesílení, napětí |
| Unipolární tranzistory | typ (kanál N, P), zapojení vývodů, kapacita, napětí |
Postup měření
Stačí připojit napájecí zdroj (baterii) a stisknout tlačítko. Po krátkém úvodním testu napájecího napětí se objeví údaje o připojené součástce, případně hlášení „No, unknown, or damaged part", není-li připojena žádná součástka, nebyla rozpoznána, nebo je vadná.
Ukázky měření
1. Rezistory (odpor)
2. Kondenzátory (kapacita)
3. Cívky (indukčnost)
4. Diody
5. Tyristory
6. Bipolární tranzistory
7. Unipolární tranzistory

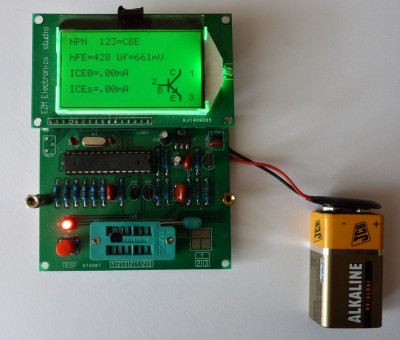

Novější verze s grafickým displejem
Používá větší grafický displej, který navíc zobrazí schématickou značku součástky. V nabídce je více různých typů s různým fimwarem. Vzhled testeru i údajů zobrazených na displeji se může lišit.
Příklad měření tranzistorů:
Poznámka
Výše popsané testery se dají zakoupit od cca 400 Kč, případně za cca 1200 Kč zabudované v krabičce.
