Jednoduchý DC/DC měnič

Potřebujete-li izolované stejnosměrné napětí, například pro napájení panelového voltmetru, můžete postupovat různě.

Použít samostatný stejnosměrný zdroj s malým síťovým transformátorem, usměrňovačem a filtrem. Takové řešení je u laboratorního zdroje s TC271. Celkové náklady na součástky jsou asi 100 Kč.
Nějaký starý vykuchaný síťový adaptér s výstupním napětím 12 V.
Využít profesionálně vyráběné izolované DC/DC měniče, kterých je celá řada a liší se velikostí vstupních a výstupních napětí i výkonem. Cena začíná na 90 Kč.
Chcete-li ušetřit, můžete si měnič zhotovit sami. Jednoduché zapojení je popsáno dále.

Popis zapojení

Základem je obvod typu „555" zapojený jako astabilní klopný obvod. Ten generuje obdélníkový signál s amplitudou téměř rovnou napájecímu napětí a frekvencí danou hodnotami součástek R1, R2 a C2. Na webu existuje spousta různých kalkulaček (např. zde), které slouží k návrhu zapojení a můžete si ověřit, že při použitých hodnotách součástek je vypočtená frekvence přibližně 57 kHz a střída 59%.

Výstupní signál z astabilního klopného obvodu je stejně jako nulový potenciál (GND) oddělen dvěma kondenzátory kapacity 1 μF, které „propouští" jen střídavé napětí. Následuje usměrňovač s diodami D1 a D2 a filtrační kondenzátor C5. Na výstupu je tedy stejnosměrné napětí o asi 1 V nižší než vstupní. Obě výstupní svorky (J3 a J4) jsou galvanicky odděleny od vstupních (J1 a J2). Kondenzátor C1 filtruje napájecí napětí.

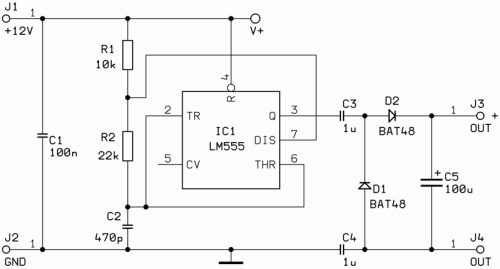

Schéma zapojení

Rozpiska součástek

položka	označení	název	typ	hodnota	kusů
1	R1	Rezistor	RRU 10K	10 kΩ	1
2	R2	Rezistor	RRU 22K	22 kΩ	1
3	C1	Keramický kond.	CK 100N/50V	100 nF	1
4	C2	Keramický kond.	CK 470p/100V	470 pF	1
5	C3, C4	Foliový kond.	CF3-1M0/J	1 μF	2
6	C5	Elektrolytický kond.	CE 100u/35VT	100 μF	1
7	D1, D2	Dioda	BAT48		2
8	IC1	Integrovaný obvod	ME555		1
