Mikrofon poskytuje jen malé výstupní napětí (1 až 10 mV), které je často potřeba zesílit.
Následující zapojení jsem nalezl na stránce mujweb.cz a doplnil návrhem desky plošného spoje. Jedná se o jednoduché zapojení s dvojnásobným operačním zesilovačem TL072.
Popis funkce
Každý z operačních zesilovačů má zesílení nastavené na 20 dB (10x). Celkové zesílení je tedy 40 dB (10 x10 =100). První OZ je zapojen jako neinvertují, druhý jako invertující zesilovač. Univerzálnost spočívá v tom, že můžete připojit jak dynamický mikrofon s impedancí do 1 kΩ (J6 spojen a J7 rozpojen), tak i elektretového mikrofonu běžně používaného jako příslušenství PC, který vyžaduje přivedení napájecího napětí (J6 rozpojen a J7 spojen). Rezistory R5 a R9 společně s R4 a R6 určují zesílení. Kondenzátory C4 a C5 omezují zesílení na vyšších kmitočtech (frekvenční kompenzace). Rezistory R7 a R8 vyváří umělý střed napájení filtrovaný kondenzátorem C5. Kondenzátory C3 a C7 slouží jako vazební a oddělují vstup a výstup od stejnosměrného napětí.
Schema zapojení
Rozpiska součástek
| položka | označení | název | typ | hodnota | kusů |
| 1 | R1 | Rezistor | RR 680R | 680 Ω | 1 |
| 2 | R2, R3 | Rezistor | RR 2K2 | 2,2 kΩ | 2 |
| 3 | R5, R7 až R9 | Rezistor | RR 10K | 10 kΩ | 4 |
| 4 | R10 | Rezistor | RR 100K | 100 kΩ | 1 |
| 5 | C1, C5, C7, C8 | El. kondenzátor | CE 2,2u/50V | 2,2 μF | 4 |
| 6 | C2 | El. kondenzátor | CE 10u/50V | 10 μF | 1 |
| 7 | C3 | Kondenzátor | CF5-220N/J | 220 nF | 1 |
| 8 | C4, C6 | Kondenzátor | CK 470p/100V | 470 pF | 2 |
| 9 | IC1 | Integrovaný obvod | TL072 | 1 | |
| 10 | J6, J7 | Oboustranný kolík | XINYA S1G20 | 1 | |
| 11 | D8 | Zkratovací propojka | XINYA JUMP-SW+ | 1 |

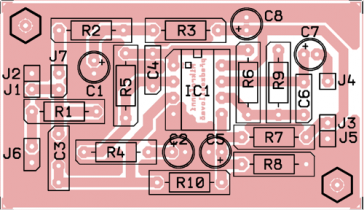

Deska plošných spojů
Konstrukční řešení
Vzhledem k malému vstupnímu napětí a velké citlivosti předzesilovače jsem jako obal použil krabičku zhotovenou ze zbytků cuprextitu (materiál pro výrobu plošných spojů), která zajistí stínění. Jednotlivé části krabičky jsou spojeny pájením.
Na vstupu je zásuvka Jack 6,3 mm. Výstup je vyveden stíněným kabelem zakončeným 5 kolíkovou zástrčkou DIN. K napájení je použit zásuvkový adaptér s napětím 12V.
