Jednoduchý tester zásuvek přívěsů se 7 kolíkovou zásuvkou pro napětí 12 V.

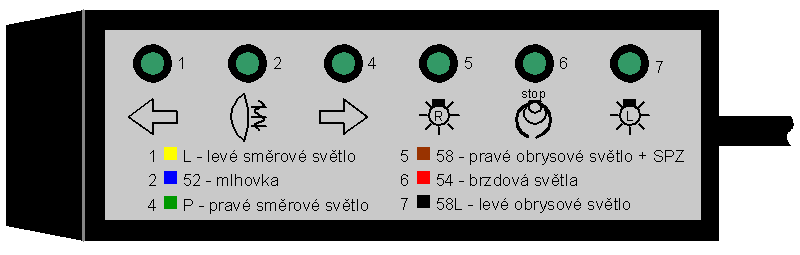

Varianta 1
K indikaci používá 7 zelených LED diod se samostatnými ochrannými rezistory. Pro lepší rozpoznání přechodových odporů (např. špatný kontakt kostry) je pomocí rezistorů hodnoty 82 Ω / 2 W zajištěn minimální proud cca 150 mA. Všechny elektronické součástky jsou osazeny na desce plošných spojů a umístěny v plastové krabičce. Sedmipólová zástrčka je připojena dostatečně dlouhým kabelem, aby bylo možné provádět kontrolu z místa řidiče.

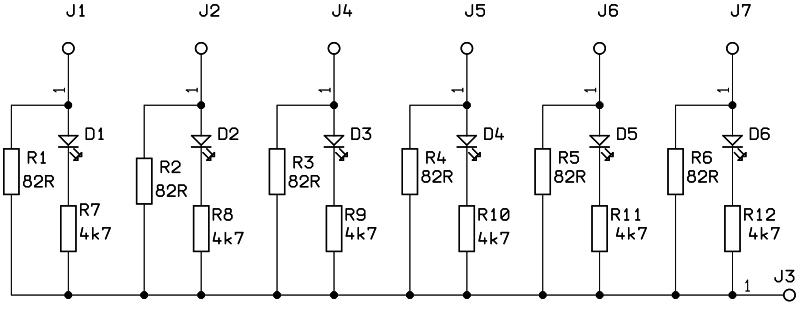

Schéma zapojení

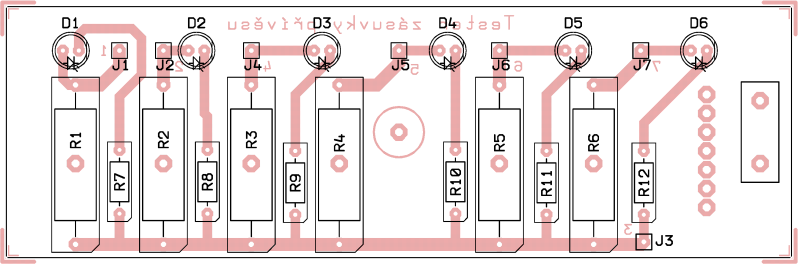

Deska plošných spojů

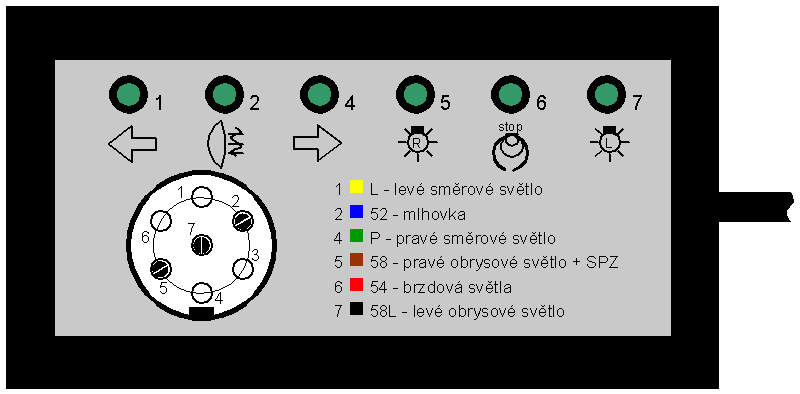

Varianta 2
Liší se použitím větší krabičky a zatěžovacím proudem 0,33 A. V každé větvi tvoří zátěž dvojice sériově zapojených rezistorů 18 Ω / 2 W.

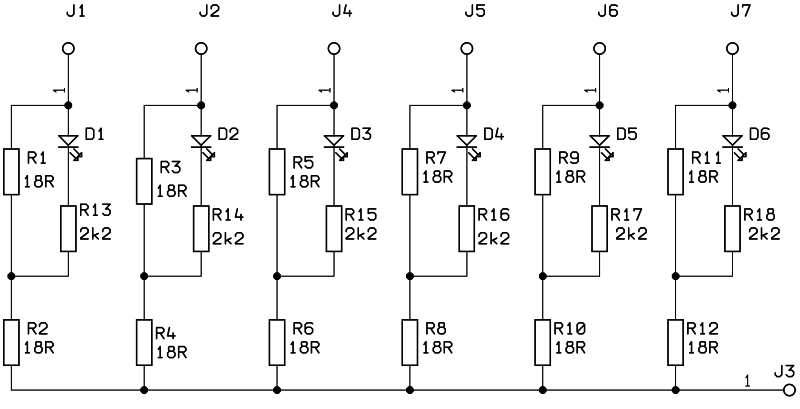

Schéma zapojení

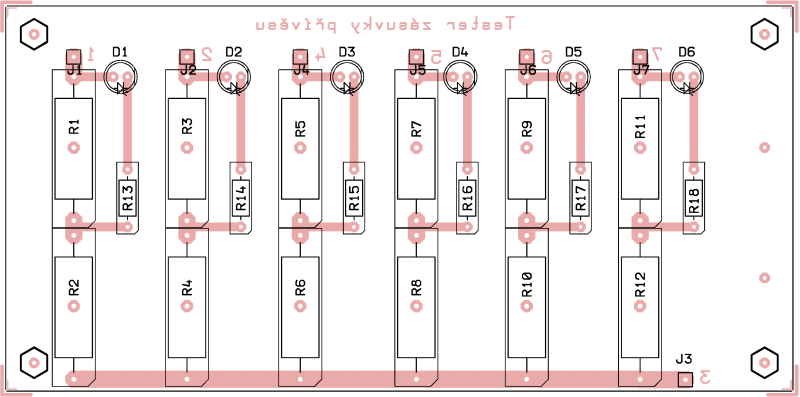

Deska plošných spojů
Konstrukce
Osazená deska plošných spojů je umístěna v plastové krabičce. Pro přívod je použit kabel s 8 žilami průřezu 0,19 mm zakončený 7 pólovou zástrčkou. Rezistory se za provozu zahřívají, proto jsou umístěny asi 2 mm nad deskou plošných spojů a pod nimi jsou vyvrtány otvory pro lepší chlazení.
Odkazy:
- LED dioda L-5MM 2MA/G
- Objímka (pozdro) pro LED LDC500
- Kabel RG-ALARM 08C BAL
- Zástrčka 7 pólů-plastová
- Krabička U-KPDO1 (menší, viz konstrukce1)
- Krabička U-KP33 BLACK (větší, viz konstrukce2)
