Tester přívěsů

Na rozdíl od testeru zásuvek slouží k testování přívěsů

Není tedy nutné mít k dispozici auto se zásuvkou. Používá běžnou 7 pólovou zásuvku.

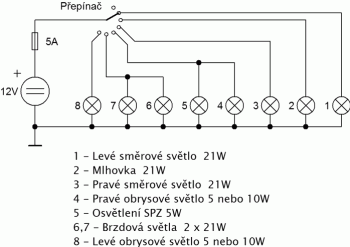

Základní zapojení

Základní zapojení je jednoduché, ale chybí indikace napětí, indikace procházejícího proudu a nedodává přerušované napětí pro blikače. Vyžaduje také přepínač schopný přenést proud 5A, který není běžně dostupný. Proto jsem navrhl a v programu Multisim ověřil následující zapojení.

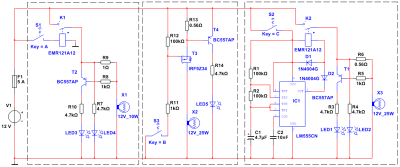

Simulace funkce

Vlevo je zapojení s relé pro žárovku s příkonem 10 W, uprostřed zapojení se spínacím tranzistorem, vpravo zapojení s časovačem a relé pro blikač.

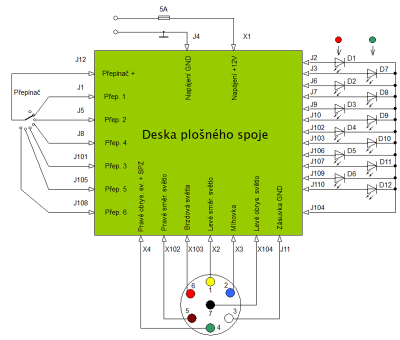

Celkové schéma zapojení obsahuje dva obvody s časovačem pro blikače a čtyři obvody s relé pro ostatní žárovky. V časovači je použit integrovaný obvod typu 555, zapojený jako astabilní klopný obvod s frekvencí asi 1 sekunda.

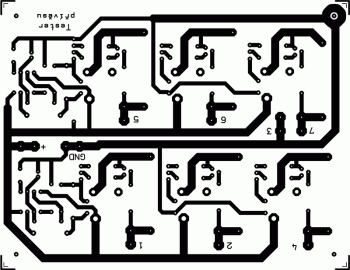

Schéma zapojení - základní deska

Rozpiska součástek - základní deska

položka	označení	název	typ	hodnota	kusů
1	R1, R101, R2, R102	REZISTOR	RR 100K	100 kΩ	4
2	R3, R4, R103, R104, R7, R8, R107, R108, R12, R11,R111, R112	REZISTOR	RR 4K7	4,7 kΩ	12
3	R5, R105, R9	REZISTOR	RR W2 E00.56	0,56 Ω	3
4	R13	REZISTOR	RR W2 E001	1 Ω	1
5	R109	REZISTOR	RR W2 E00.27	0,27 Ω	1
6	R113	REZISTOR	RR W2 E002.2	2,2 Ω	1
7	R6, R10, R14, R106, R110, R114	REZISTOR	RR 1K	1 kΩ	6
8	D1, D101, D2, D102	DIODA		1N4004	4
9	T1, T101, T2, T102, T3, T103	TRANZISTOR		BC557	6
10	RE1, RE101, RE2, RE102, RE3, RE103	RELÉ 12 V			6
11	IC1, IC101	INTEGROVANÝ OBVOD		LM555	2
12	C1, C101	EL. KONDENZÁTOR		4,7 μF	2
13	C2, C102	KONDENZÁTOR		10 nF	2
14	X1 až X104, J4, J110	FASTON	LS1560		9
15	J1 až J110	OBOSTRANNÝ KOLÍK

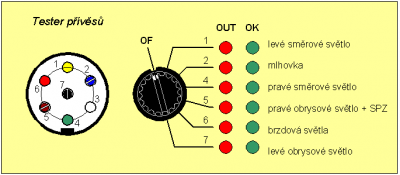

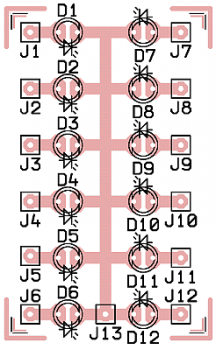

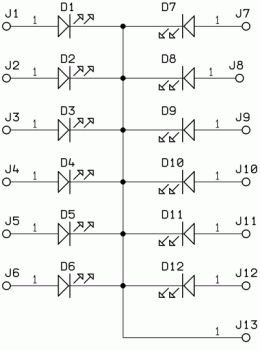

Přední panel
1	D1 až D6	LED DIODA	L-5MM 2MA/R		6
2	D7 až D12	LED DIODA	L-5MM 2MA/G		6
3		POUZDRO PRO LED	LDC500		12
4	Pr1	OTOČNÝ PŘEPÍNAČ	P-DS1		1

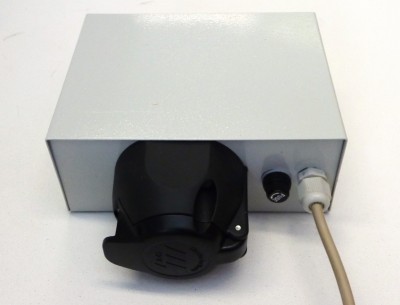

Zadní panel
1		7 PÓL. ZÁSUVKA			1
3		POJ. POUZDRO			1
3		POJISTKA			1
4		PRŮCHODKA			1
