Konstrukčně velmi jednoduchý nízkofrekvenční zesilovač s maximálním výkonem 2 x 25 W, vhodný například k PC.
Parametry TDA 7264
| Pouzdro (viz obrázek) | MULTIWATT8 |
| Napájecí napětí (symetrické) | ±5 až ±22,5 V |
| Maximální výkon při zkreslení 10% a nap. napětí ±16 V | 25 W |
| Výkon při zkreslení 1%, nap. napětí ±16 V a Rz 8 Ω | 20 W |
| Nelineární zkreslení pro výkon 0,1 až 15 W a Rz 8 Ω | 0,5 % |
| Přeslech mezi kanály při f=1kHz | 70 dB |
| Vstupní impedance | 20 kΩ |
| Vstupní šum při f=20 Hz až 20 kHz | 8 µV |
| Funkce Mute (umlčení) | 90 dB |
| Funce Stand-by | 110 dB |
| Odkaz na datasheet | |
Popis funkce
Integrovaný obvod TDA7264 starší konstrukce, používaný v koncových nízkofrekvenčních zesilovačích (např. v TV přijímačích). Neposkytuje sice špičkové parametry, ale jednoduché zapojení s minimem dalších součástek a přijatelnou cenou. Výhodou je také použité pouzdro s jednořadovými vývody, které zjednodušuje návrh plošného spoje.
Vazební kondenzátory C1 a C2 oddělují stejnosměrné napětí. Pro potlačení rušivých složek v napájecím napětí jsou v kladné i záporné napájecí větvi zapojeny elektrolytické kondenzátory C4 a C5. Rezistory R2 a R3 společně s kondenzátory C3 a C6 tvoří tzv. Boucherotuv člen, který zabraňuje kmitání. Kondenzátor C7 s rezistory R1 a R2 zajišťují plynulý náběh při zapnutí zesilovače. Funkce Mute ani Stand-by nejsou v tomto zapojení využity.
K napájení použijte dobře filtrovaný zdroj stejnosměrného symetrického napětí o maximální velikosti ±22,5 V. Pro dosažení plného výkonu musí být zdroj schopen dodat proud cca 2 A.
Oživení:
Sestavený zesilovač s namontovaným chladičem připojte bez zátěže (reproduktorů) ke zdroji stejnosměrného napětí ±20 V a zkontrolujte odběr, který by se měl pohybovat v rozmezí 60 až 80 mA. Dále změřte výstupní stejnosměrné napětí, které by nemělo překročit 20 mV.
Je-li vše v pořádku, připojte na vstup NF generátor a na výstup zatěžovací rezistory (4 nebo 8 Ω) a pokračujte v měření parametrů.

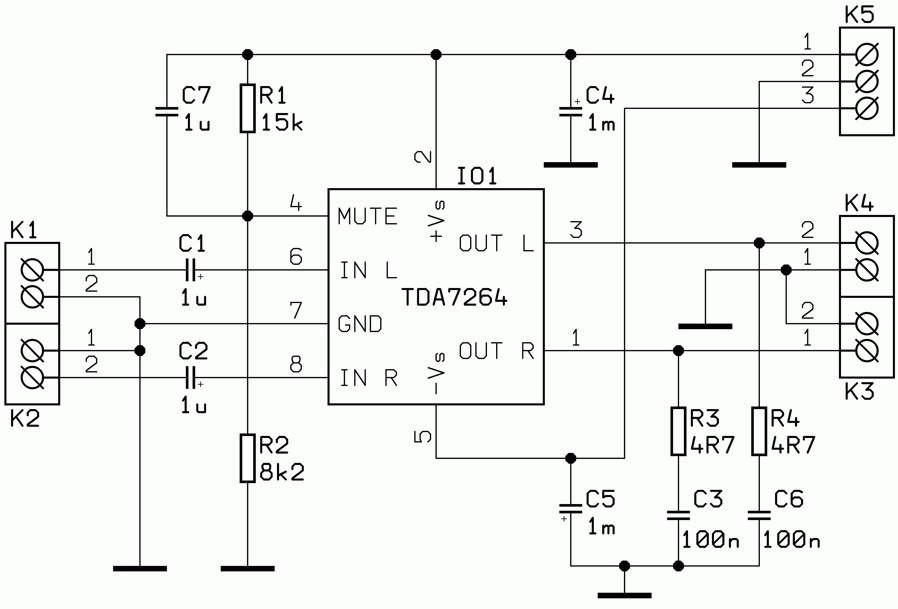

Schéma zapojení
Rozpiska součástek
| položka | označení | název | typ | hodnota | kusů |
| 1 | R1 | REZISTOR | MRR15K | 15 kΩ | 1 |
| 2 | R2 | REZISTOR | MRR8K2 | 8,2 kΩ | 1 |
| 3 | R3, R4 | REZISTOR | MRR4R7 | 4,7 Ω | 2 |
| 4 | C1, C2 | KONDENZÁTOR ELEKTROLYTICKÝ | E1M/50V | 1 µF | 2 |
| 5 | C3, C6 | KONDENZÁTOR FOLIOVÝ | CF5-100N/J | 100 nF | 2 |
| 6 | C4, C5 | KONDENZÁTOR ELEKTROLYTICKÝ | E1000M/25V | 1 mF | 2 |
| 7 | C7 | KONDENZÁTOR FOLIOVÝ | CF3-1M0/J | 1 µF | 1 |
| 8 | IO1 | INTEGROVANÝ OBVOD | TDA7264 | 1 | |
| 9 | K1 až K4 | SVORKOVNICE | ARK306 2P | 4 | |
| 10 | K5 | SVORKOVNICE | ARK306 3P | 1 |

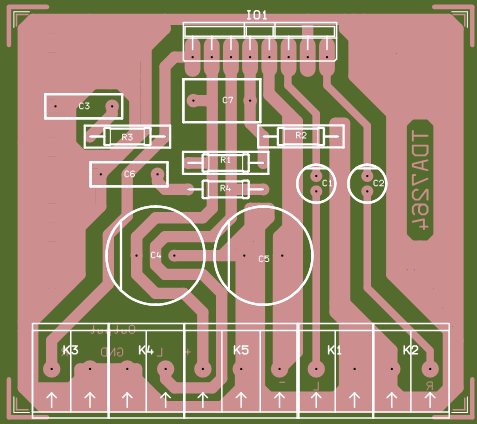

Deska pošných spojů
Pohled ze strany součástek (vlevo) a ze strany spojů:
Napájecí zdroj
Zesilovač te třeba napájet symetrickým stejnosměrným napětím ±5 až ±22,5 V. Obvykle se používá síťový transformátor s vyvedeným středem sekundárního napětí, můstkovým usměrňovačem a filtračními kondenzátory.
Výpočet usměrňovače v programu EasyElectro
Použité součástky:
- Transformátor by měl mít maximální výstupní napětí 2 x 15 V / 1 A. Použít můžete například toroidní transformátor TR-T025/2X12V.
- Kondenzátory C1 a C2 jsou keramické nebo foliové s kapacitou 47 až 100 nF na napětí 50 V.
- Kondenzátory C3 a C4 jsou elektrolytické s kapacitou 4,7 mF na napětí minimálně 25 V.
