Logická sonda se používá v číslicových obvodech ke zjišťování stavu logické nuly (L) a logické jedničky (H).

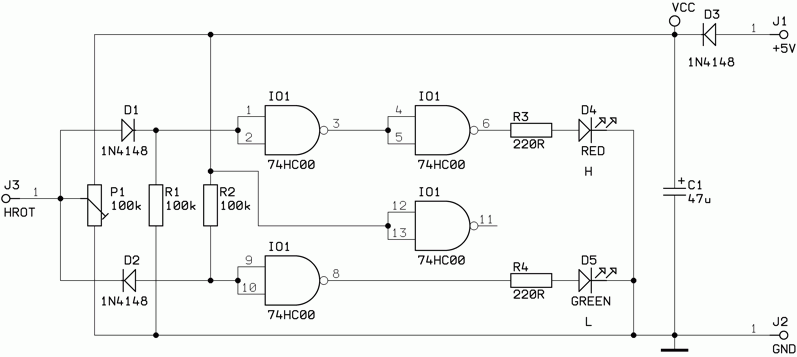

Schéma zapojení

Popis funkce

Jedná se o velmi jednoduché zapojení, které pomocí LED diod D4 a D5 signalizuje úrovně napětí přivedeného na zkušební hrot. Sonda je osazena integrovaným obvodem 74HC00, jehož hradlo A (vstupy 1,2) je v klidovém stavu (hrot je odpojen) udržováno přes R1 v log. 1 a hradlo C (vstupy 9,10) přes R2 v log. 0. Hradlo B (vstupy 4,5) neguje výstup hradla A. Na výstupech 6 i 8 je tedy v klidu log. 0 a nesvítí žádná z LED diod.
Připojíme-li hrot na úroveň log. 1, převede se toto napětí přes D1 (propustný stav) na vstup hradla A, na jeho výstupu je stav log. 1 a ten je negován hradlem B. Na jeho výstupu tedy bude log. 1 a LED dioda D4 svítí.

Připojíme-li hrot na úroveň log. 0, převede se toto napětí přes D2 (propustný stav) na vstup hradla B, na jehož výstupu bude stav log. 1 a rozsvítí se LED dioda D5. Vstupy nevyužitého hradla D jsou připojeny ke kladnému napájecímu napětí. Dioda D3 slouží jako ochrana proti přepólování a kondenzátor C1 filtruje napájecí napětí. Logická sonda je napájena ze zkoušeného zařízení.

Trimrem P1 se vyvažuje klidová úroveň vstupního napětí tak, aby nesvítila žádná z LED diod.

Rozpiska součástek

Deska ze strany součástek

Deska ze strany spojů

Hotová sonda
