Jednoduché zapojení imitující zvuk policejní sirény, hasičů, nebo sanitky.

Schéma jsem převzal a upravil z původní stránky www.ucontrol.com.

Popis funkce

Siréna se skládá ze dvou astabilních klopných obvodů a výkonového zesilovače.

Základní (slyšitelný) signál je generován astabilním klopným obvodem složeným z tranzistorů T3 a T4. Frekvence (cca 1 kHz) a střída je určena kapacitami kondenzátorů C5 a C6, odporem rezistorů R6 až R9 a okamžitou velikostí napětí v emitoru tranzistoru T2. Pro zesílení zvuku slouží výkonový zesilovač s tranzistorem T5, na jehož výstup (svorkovnice P2) je připojen reproduktor s impedancí 8 Ω. Tranzistor T5 se při delším provozu, nebo použití reproduktoru s nižší impedancí silně zahřívá, proto je dobré opatřit ho chladičem.

Druhý astabilní klopný obvod tvořený tranzistory T1 a T2 pracuje na nízké frekvenci (1 až 4 Hz) dané zejména kapacitou kondenzátorů C2 a C3 a odporem rezistorů R1 až R4. Frekvence závisí také na hodnotách součástek C4, C7, R5 a R11 i stavu přepínačů SW1 a SW2, určujících výsledný tvar signálu a tím i zvuk sirény. Napětí v emitoru T2, které se mění v rytmu frekvence dané astabilním obvodem určuje frekvenci prvního astabilního obvodu (výšku tónu). Vhodnou hodnotou součástek C4, C7, R5 a R11 a přepínáním SW1 a SW2 lze docílit zvuku policejní sirény, hasičů, nebo sanitky. Kvalita zvuku závisí na použitém reproduktoru.

Napájecí napětí 12 V je přivedeno na svorkovnici P1.

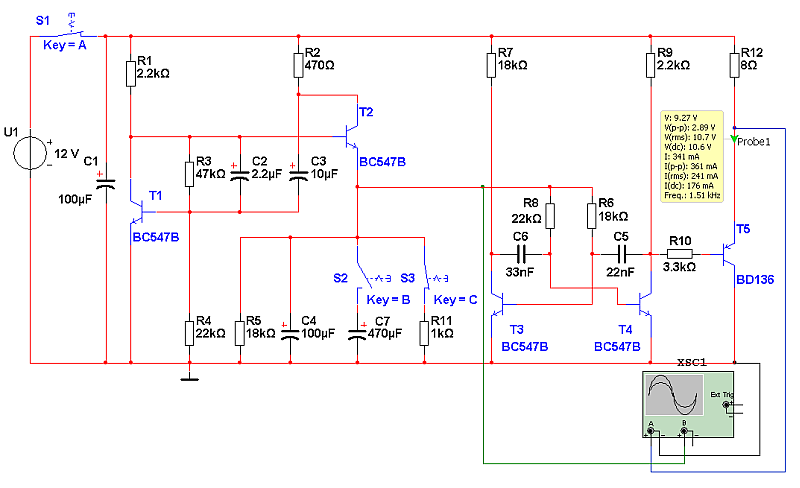

Zapojení v programu Multisim

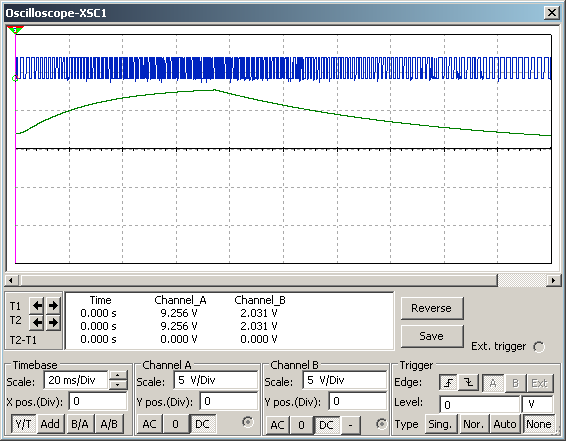

Skutečný průběh napětí na výstupech astabilních obvodů v programu Multisim ukazuje následující obrázek:

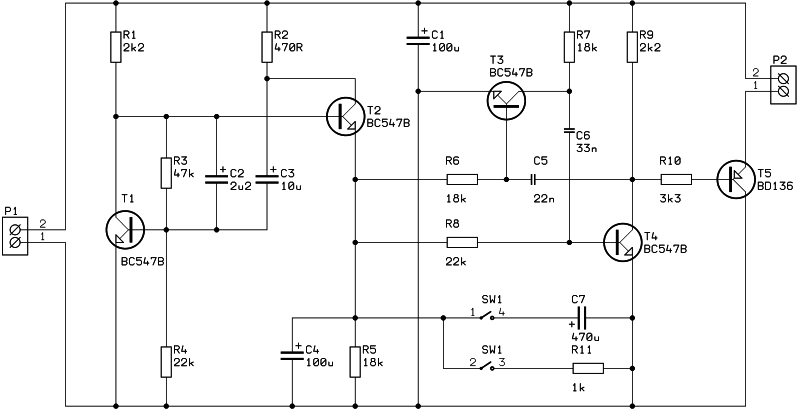

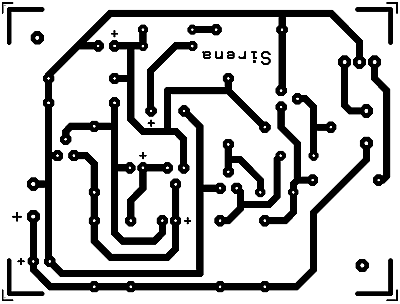

Schéma zapojení

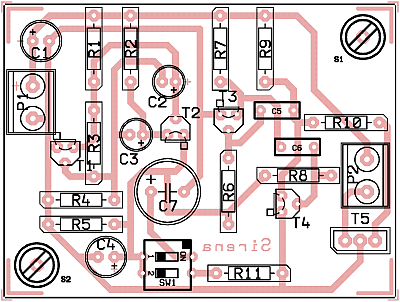

Rozpiska součástek
