K napájení operačních zesilovačů se používá symetrické napětí.
Zajímavé zapojení zdroje, který umožňuje regulaci výstupního napětí 0 až 30 V bylo zveřejněno na webu www.eleccircuit.com. Využívá známe integrované stabilizátory LM317T a LM337T pro kladné a záporné napětí. Běžně ale stabilizátory poskytují nejnižší výstupní napětí 1,25 V. Aby bylo možné regulovat napětí od nuly, jsou spodní konce potenciometrů regulujících výstupní napětí připojeny místo nulového potenciálu (GND) ke dvojici diod, poskytujících napětí opačné polarity. Diody jsou zapojeny v sérii, v propustném směru přes rezistory R1 a R2 a je na nich stabilní napětí cca 1,3 V.
Úpravy:
- Regulace výstupního napětí je zajištěna tandemovým potenciometrem, takže je výstupní napětí v kladné i záporné větvi stejné.
- Trimry R3 a R4 umožňují nastavit maximální hodnotu výstupního napětí.
- Byly doplněny blokovací kondenzátory C5 a C8 zvyšující stabilitu zdroje.
- Byly doplněny trubičkové pojistky, chránící transformátor proti přetížení.
Poznámky:
Maximální výstupní napětí 30 V není při vstupním napětí 2 x 24 V a zatížení zdroje reálné. Při zatížení se začne zvyšovat zvlnění na filtračních kondenzátorech (C3 a C4), které se přenáší na výstup. Maximální hodnota výstupní napětí je cca 25 V (závisí na parametrech síťového transformátoru).

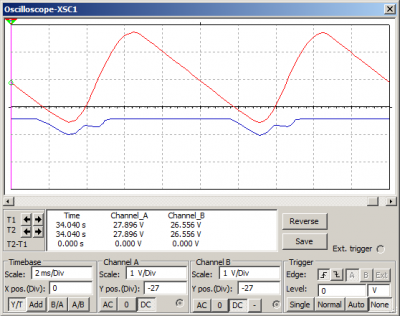

Na obrázku je červeně vyznačen průběh napětí na filtračním kondenzátoru a modře výstupní napětí stabilizátoru. Zřetelně je vidět, že poklesne-li při zatížení zdroje napětí na filtračním kondenzátoru, projeví se to zvlněním výstupního napětí.
Síťový transformátor musí poskytovat symetrické sekundární napětí 2 x 24 V (dvě sekundární vinutí).
Pokud byste chtěli dosáhnout většího výstupního napětí, museli byste použít transformátor s vyšším sekundárním napětím (max. 2 x 32 V), na místě C3 a C4 použít kondenzátory na 50 V, IC1 vyměnit za LM317HVT a IC2 za LM337HVT.
Pro IC1 a IC2 je třeba použít chladič odpovídající maximálnímu výstupnímu proudu. Při nedostatečném chlazení začne fungovat vnitřní ochrana integrovaného obvodu a výstupní proud se omezí.
Kromě tavných pojistek je proudová ochrana zabezpečena také integrovanými obvody (typicky 2,2 A).
Na obrázku je červeně vyznačen průběh napětí na filtračním kondenzátoru a modře výstupní napětí stabilizátoru. Zřetelně je vidět, že poklesne-li při zatížení zdroje napětí na filtračním kondenzátoru, projeví se to zvlněním výstupního napětí.
Síťový transformátor musí poskytovat symetrické sekundární napětí 2 x 24 V (dvě sekundární vinutí).
Pokud byste chtěli dosáhnout většího výstupního napětí, museli byste použít transformátor s vyšším sekundárním napětím (max. 2 x 32 V), na místě C3 a C4 použít kondenzátory na 50 V, IC1 vyměnit za LM317HVT a IC2 za LM337HVT.
Pro IC1 a IC2 je třeba použít chladič odpovídající maximálnímu výstupnímu proudu. Při nedostatečném chlazení začne fungovat vnitřní ochrana integrovaného obvodu a výstupní proud se omezí.
Kromě tavných pojistek je proudová ochrana zabezpečena také integrovanými obvody (typicky 2,2 A).
Schema zapojení
Rozpiska součástek
| položka | označení | název | typ | hodnota | kusů |
| 1 | R1, R2 | Rezistor | RM 2K2 | 2,2k Ω | 2 |
| 2 | R3, R4 | Odporový trimr | PT10VE500 | 500 Ω | 2 |
| 3 | P1 | Potenciometr | PC1622NK005 | 5 kΩ | 1 |
| 4 | C1, C2, C5, C8, C9, C10 | Kondenzátor keramický | CK 100n/63V | 100 nF | 6 |
| 5 | C3, C4 | Kondenzátor elektrolytický | CE 2200u/35VT | 2,2 mF | 2 |
| 6 | C6, C7 | Kondenzátor elektrolytický | CE 10u/35V | 10 μF | 2 |
| 7 | D1 | Diodový můstek | B380C1500F | 1 | |
| 8 | D2 až D11 | Dioda | 1N4007 | 10 | |
| 9 | IC1 | Integrovaný obvod | LM317T | 1 | |
| 10 | IC2 | Integrovaný obvod | LM337T | 1 | |
| 11 | F1, F2 | Pojistka trubičková | 1,6 A* | 2 | |
| 12 | Pojistkové pouzdro do DPS | 4 | |||
| 13 | sv1, sv2 | Svorkovnice | ARK550/3 | 2 |
* Hodnota závisí na použité síťovém transformátoru
Deska plošného spoje
Simulace funkce v programu MULTISIM
