Monofonní zesilovač s integrovaným obvodem LM386 a výkonem 1 W.
Popis funkce
LM386 je velice rozšířený a jednoduchý integrovaný obvod v pouzdru DIL 8 pro nízkofrekvenční zesilovač s výkonem 125 mW až 1,25 W (podle provedení) při napájecím napětí 4 až 18 V a zatěžovací impedanci 8 až 32 Ω.
Nelineární zkreslení dosahuje 0,2 % (při napájecím napětí 6 V, výkonu 125 mW a zatěžovací impedanci 8 Ω). Při maximálním výkonu je nelineární zkreslení 10 %.
Popsané zapojení vychází z doporučení výrobce (viz datasheet).
Vstup je vyveden na konektor K1 (In), výstup na K2 (Out) a napajení na K3.
Zesílení lze nastavit pomocí propojky (Jumper) zasunuté do konektoru J1:
při spojení vývodu 1 a 2 je zesílení Au=200
při spojení vývodu 3 a 4 je zesílení Au=50
při spojení vývodu 5 a 6 je zesílení Au=20
Ke kmitočtové korekci (zdůraznění basů) je třeba pomocí juperu propojit vývody 2 a 3 konektoru J2.
Potenciometr P1 pro regulaci hlasitosti se připojuje ke konektoru P1 (Pot). Výstup pro reproduktor je oddělen elektrolytickým kondenzátorem C9 a proti kmitání chráněn Boucherotovým členem složeným z rezistoru R4 a kondenzátoru C8.
Konektory jsou zapojeny tak, aby bylo možné použít reproduktor (speaker) a kabely z vyřazeného počítače.
Schéma zapojení
Rozpiska součástek
| položka | označení | název | typ | hodnota | kusů |
| 1 | R1, R3 | REZISTOR | MRR10K | 10 kΩ | 2 |
| 2 | R2 | REZISTOR | MRR1R2 | 1,2 kΩ | 1 |
| 3 | R4 | REZISTOR | MRR10R | 10 Ω | 1 |
| 4 | P1 | POTENCIOMETR | PC1621NAK010 | 10 kΩ | 1 |
| 5 | C1, C9 | KONDENZÁTOR ELEKTROLYTICKÝ | E330M/16VT | 330 µF | 2 |
| 6 | C2 | KONDENZÁTOR KERAMICKÝ | CK 100N X7R | 100 nF | 1 |
| 7 | C3 | KONDENZÁTOR FOLIOVÝ | CF3-1M0/J | 1 µF | 1 |
| 8 | C4 | KONDENZÁTOR KERAMICKÝ | CK 2N2/100V X7R | 2,2 nF | 1 |
| 9 | C7, C8 | KONDENZÁTOR KERAMICKÝ | CK 33N/50V | 33 nF | 2 |
| 10 | IO1 | INTEGROVANÝ OBVOD | LM386N | 1 | |
| 11 | K1 AŽ K3, J2, P1 | LÁMACÍ LIŠTA JEDNOŘADÁ 20p | S1G20 | 1 | |
| 12 | J1 | LÁMACÍ LIŠTA DVOUŘADÁ 5p | S2G10 | 1 |

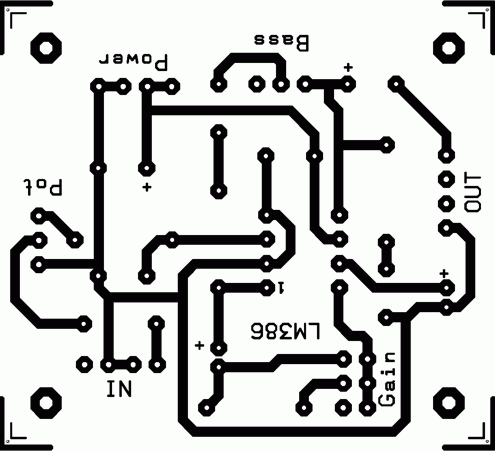

Deska plošných spojů
Sestavený zesilovač
