Napájecí zdroj vhodný například pro laboratorní zdroj nebo zesilovač.
Zdroj 1
Poskytuje kladné nestabilizované napětí a záporné stabilizované napětí.
Schéma zapojení
Popis funkce
Hlavním úkolem napájecího zdroje je snížit vstupní napětí 230 V, bezpečně je oddělit od výstupu, usměrnit a filtrovat. Pro potřebu měření nebo dalšího využití sekundárního napětí transformátoru je napětí vyvedeno přes pojistku F2 na svorkovnici K2. Dále je toto napětí připojeno k můstkovému usměrňovači, dvoucestně usměrněno, kondenzátorem C1 filtrováno a vyvedeno na svorkovnici K3. Součástí zapojení je také pomocný zdroj záporného napětí, který je tvořen součástkami C2, C3, D1, D2, IO1 a C5. Zapojení vychází ze zdvojovače napětí. Při záporné půlvlně (střídavého napětí na sekundáru transformátoru) prochází přes kondenzátor C2 proud na zenerovu diodu D1, která omezí velikost napětí na cca 16 V. Dále prochází proud přes D2 na filtrační kondenzátor C3 a integrovaný stabilizátor pevného napětí 79L05, na jehož výstupu je již stabilizované (záporné) napětí velikosti 5 V. Aby byla zajištěna správná funkce stabilizátoru, je třeba jej zatížit (dle údajů výrobce) minimálním proudem 5 mA. To odpovídá zatěžovacímu rezistoru hodnoty 1 kΩ. Napětí na filtračním kondenzátoru C1 se zvyšuje o výstupní napětí stabilizátoru. Bez zatížení by tedy mohlo dosáhnout hodnoty, která je vyšší než 50 V (maximální napětí C1), proto je možné pomocí jumperu JP1 zdvojovač odpojit. Keramické kondenzátory C4 a C5 připojené paralelně k výstupním svorkám filtrují vysokofrekvenční napětí (rušení), které by mohlo pronikat ze sítě nebo usměrňovače a C5 také zabraňuje rozkmitání stabilizátoru (viz. doporučené zapojení).
Z hlediska bezpečnosti a ochrany proti nebezpečnému napětí je třeba použít originální síťový transformátor.
Rozpiska součástek
| položka | označení | název | typ | hodnota | kusů |
| 1 | C1 | KONDENZÁTOR ELEKTROLYTICKÝ | E2200M/50V | 2,2 mF | 1 |
| 2 | C2 | KONDENZÁTOR ELEKTROLYTICKÝ | E47M/50V | 47 µF | 1 |
| 3 | C3 | KONDENZÁTOR ELEKTROLYTICKÝ | E220M/25V | 220 µF | 1 |
| 4 | C4, C5 | KONDENZÁTOR KERAMICKÝ | CK 100N/63V | 100 nF | 2 |
| 5 | TR1 | TRANSFORMÁTOR | TRHEI601-2X12 | 1 | |
| 6 | U1 | DIODOVÝ MŮSTEK | B250C1500F | 1 | |
| 7 | D1 | ZENEROVA DIODA | BZX83V016 | 1 | |
| 8 | D2 | DIODA | 1N4003 | 1 | |
| 9 | IO1 | INTEGROVANÝ OBVOD | 79L05 | 1 | |
| 10 | F1 | AXIÁLNÍ POJISTKA | FST00.315 | 1 | |
| 11 | F2 | AXIÁLNÍ POJISTKA | FST01 | 1 | |
| 12 | F1, F2 | POJISTKOVÉ POUZDRO | SHH2 | 2 | |
| 13 | K1 až K4 | SVORKOVNICE | ARK306 2P | 4 | |
| 14 | K5 | SVORKOVNICE | ARK306 3P | 1 |
Deska ze strany součástek
Deska ze strany spojů
Hotový zdroj
Zdroj 2
Další zapojení představuje klasický symetrický napájecí zdroj, který je možné použít pro nízkofrekvenční zesilovač s TDA7264. Vzhledem k výkonu transformátoru (20 VA) a napětí 2 x 12 V však nebude možné dosáhnout maximálního výstupního výkonu zesilovače. Vhodnější by byl síťový transformátor typu TRHEI662-2X15, který má výkon 33 VA při napětí 2 x 15 V. Jeho rozměry, hmotnost i cena je však podstatně vyšší.
Pro filtraci napájecího napětí je použito paralelně zapojených elektrolytických kondenzátorů s kapacitou 4,7 mF, které vykrývají napájení zesilovače při krátkodobých výkonových špičkách. Keramické kondenzátory s kapacitou 100 nF zabraňují pronikání vysokofrekvenčního rušení.
Tavná pojistka 315 mA je zapojena pouze v primárním vinutí transformátoru.
Schéma zapojení
Rozpiska součástek
| položka | označení | název | typ | hodnota | kusů |
| 1 | C1 až C4 | KONDENZÁTOR ELEKTROLYTICKÝ | E4700M/35V | 4,7 mF | 4 |
| 2 | C5, C6 |
KONDENZÁTOR KERAMICKÝ |
CK 100N/63V | 100 nF | 2 |
| 3 | TR1 | TRANSFORMÁTOR | TRHEI601-2X12 | 1 | |
| 4 | U1 | DIODOVÝ MŮSTEK | B250C1500F | 1 | |
| 5 | F1 | AXIÁLNÍ POJISTKA | FST00.315 | 1 | |
| 6 | F1 | POJISTKOVÉ POUZDRO | SHH2 | 1 | |
| 13 | K1 | SVORKOVNICE | ARK306 2P | 1 | |
| 14 | K5 | SVORKOVNICE | ARK306 3P | 1 |
Deska ze strany součástek

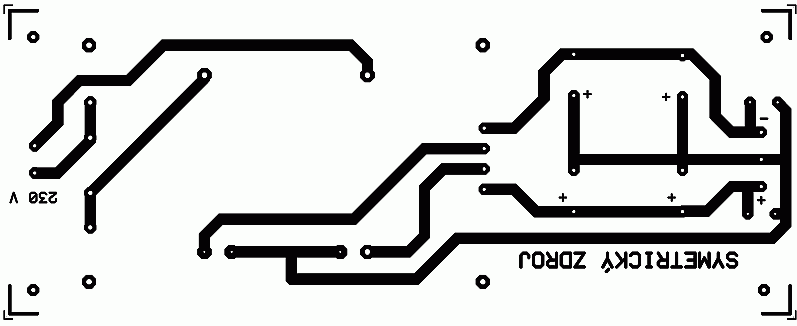

Deska ze strany spojů
